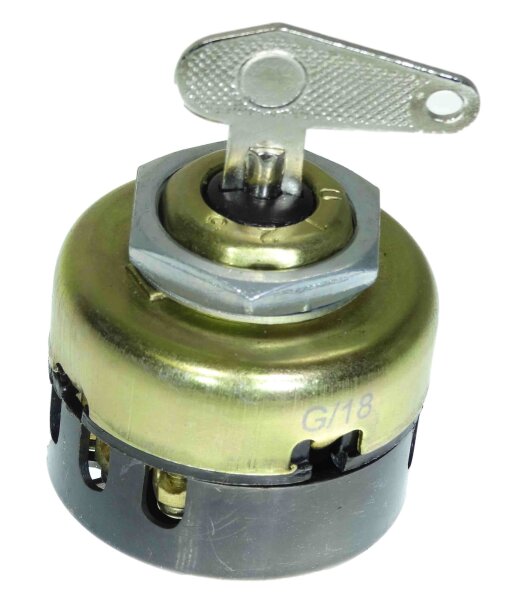

Zündschloß 0123 Zündlichtschalter Traktor Schlepper Passend für Deutz Ursus Lanz

Zündschloß 0-1-2-3 8 Polig

Zündschloß passend für Traktor, Schlepper, Rasenmäher, Boot

Inhalt:

1x Zündschloß, 1x Schlüssel

Technische Daten:

Spannung: 6 V, 12 V, 24 V
Anschlussart: Schraubklemme
Gehäusedurchmesser: ca. 50 mm
Einbaudurchmesser: ca. 26 mm
Anzahl Schlüssel Stellungen: 4
Befestigungsart: Schraubklemme

Schlüsselstellungen:

0 = Aus
1 = Standlicht
2 = Abblendlicht
3 = Fernlicht

Anschlussbelegung:

15 = Eingang Glühstarter
30 = Eingang Batterie Positiv
54 = Bremslicht
56a = Fernlicht
56b = Abblendlicht
57 = Standlicht
58 = Kennzeichenbeleuchtung, Schlussleuchten

Hinweis:

Stellen Sie sicher, dass die Kontakte des Zündschlosses sich nicht untereinander berühren, dies kann zu einem Kurzschluss führen.

• Bosch: 0342201010, 0 342 201 010
• Zetor: 89355905, 55115613, 55115731
